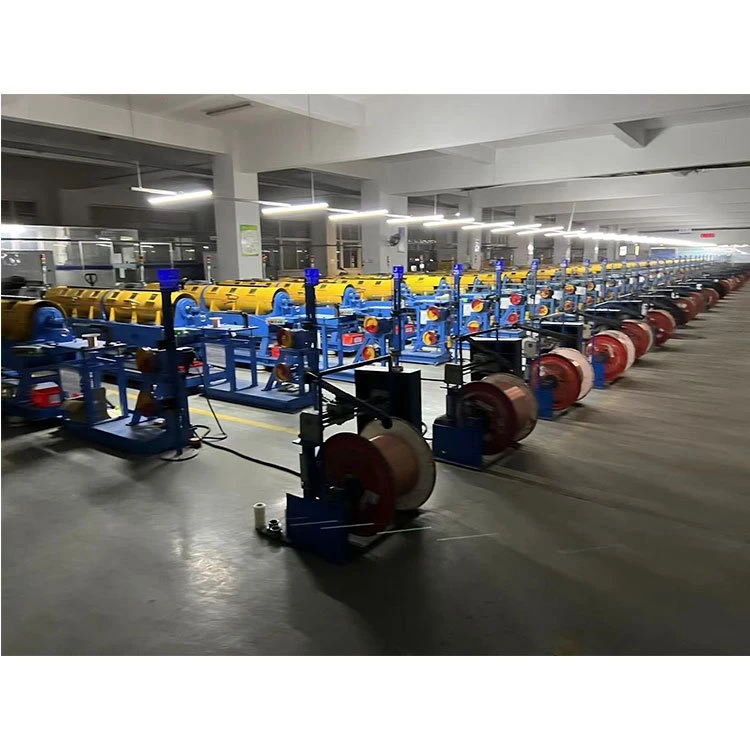

120/12 Horizontalni stroj za zvijanje cevi

Uporaba

Primeren je za podatkovne kable (kategorije pet, šest, sedem) in visokofrekvenčne kable, računalniške kable, napajalne kable in druge večžilne kable in sinhrone trakove.

Značilnosti delovanja

Glavni stroj konzolnega enojnega vitla HD-800 ima konzolno strukturo, ki je sestavljena iz programa PLC in krmiljenja hitrosti frekvenčne pretvorbe ter pnevmatskega krmiljenja. , da se zagotovi enakomerna napetost kabla; da se zagotovi stabilnost geometrijske strukture po napeljavi kablov, je sprejeta struktura kablov z enim gumbom, krmilno kolo velikega premera pa je zasnovano tako, da zmanjša upogibanje in majhne izgube; Gibanje žičnega koluta za prevzemanje in prevzemanje žice ter izmenično gibanje žičnega koluta prek dvojnega nadzora mehanske povezave in električne naprave zagotavljata, da ima enota odlično sinhronizacijo iz štirih stanj zagona, normalno delovanje, počasno zaustavitev in zaustavitev v sili. Stabilne lastnosti; stabilno delovanje celotnega stroja, preprosto upravljanje, da se zagotovi odlična zmogljivost izdelka.

Cel sistem

1. Usmerjenost naprave: od leve proti desni → desno za umik

2. Napajanje opreme: 380V/50HZ

3. Slikanje: nebesno modra (lahko se izdela v skladu z zahtevami kupca)

Sestava opreme

1. Set kalupa za oči in stojala za zbiranje števcev-----------------------------1 (standardno)

2. Φ800 konzolni enojni zvijalni stroj glavni motor ------------- 1 set (standard)

(1) Premer vpredene žice: največ Φ20 mm

(2) Veljavni zunanji premer jedrne žice: Φ1.0mm-4.0mm

(3) Razpon razdalje zvijanja: 30 mm -200 mm

(4) Glavni motor: 15HP motor plus regulacija hitrosti frekvenčne pretvorbe

(5) Prevlečni motor: 5,5 KM motor plus diferencial

(6) Kabelski motor: 1HP motor z reduktorjem

(7) Dvigalo: elektrohidravlično dvigalo

(8) Hitrost: 0~700/min, normalna hitrost 600PRM/min

(9) Mere: (D × Š × V) 380 × 172 × 178 cm

(10) Teža: 5500 kg

(11) Premer navijalnega koluta: Φ800 mm x 600 mm x Φ80 mm (mere zagotovi uporabnik)

3. Krmilna omarica PLC računalnika -------------------------------- 1 set (standard)

(1) Elektronski nadzorni del: PLC: sistem Siemens,

(2) Vmesnik človek-stroj: tajvanski Wellun 7 palcev,

4. Sredinski zavijalni stroj --------------------------------------- 1 komplet (izbirno)

5. Stroj za stransko vezanje --------------------------------------- 1 komplet (neobvezno) ujemanje)

6. Komplet 12 dvovrstnih pasivnih napenjalnih regalov--------------------1 (izbirno)

7. HD-500 dvoglavi avtomatski izplačilni stroj ---------------------- 1 set (izbirno)

8. HD{1}} stroj za odvijanje in izplačilo ---------------------------- 1 set (opcijsko)
