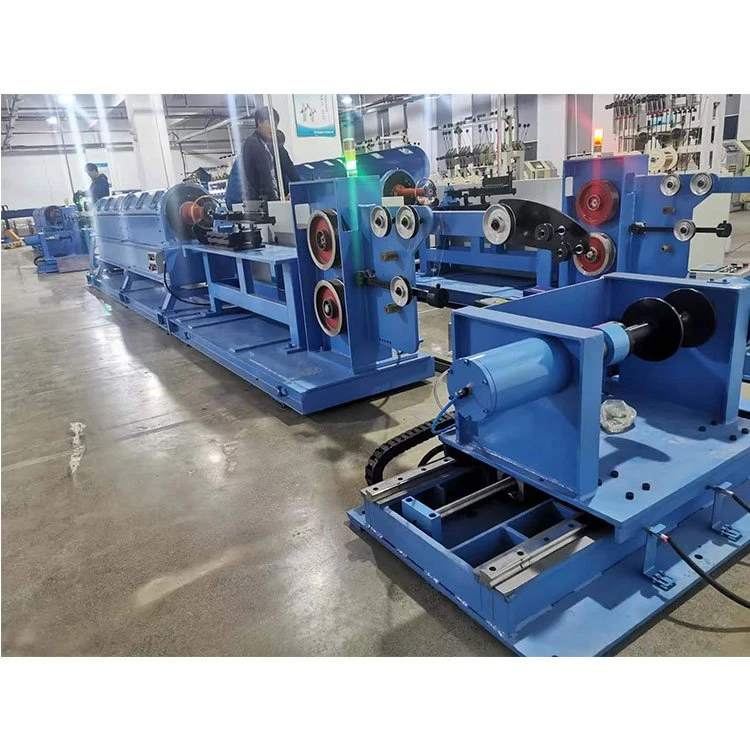

Stroj za vodoravno navijanje cevi 200/18

Serijska številka

Ime kupljene opreme

Skupne dimenzije

Model

Število

Teža oz

1

Visokohitrostni cevni twister

Širina 1000* višina 1300* dolžina 17000

18/200

8500KG

Sestava opreme

1, oprema je sestavljena iz osrednje črte, cevi, oblikovanja, vleke, vlečne črte, električnega krmilnega dela;

Projekt

Serijska številka

Struktura opreme

Funkcijske zahteve in parametri naprave

Opomba

Osnova tega dela lahko in ginseng Število

1

Premer žice pred zvijanjem (mm)

0.3 ~ 0.70

2

Premer po zasuku (mm)

1.2 ~ 4

3

Razpon zasuka (mm)

1-100

4

Hitrost opreme (RPM)

Največja hitrost 1700 RPM, delovna hitrost 1500 RPM, prilagoditev hitrosti opreme je mogoče nastaviti z geslom (kontrola funkcije PLC)

5

Smer delovanja opreme

Obrnjena proti napravi je žica na desni strani

6

Smer zasuka sistema

S/Z

7

Način navoja cevi

Navoj

8

Razpon trdnosti jeklene žice (Mpa)

600 ~ 2800

9

Ustavite se, ko je dosežena vnaprej določena dolžina metra

Merilni števec sprejme PLC samodejno zaustavitev merilnega števca, natančnost števca je manjša ali enaka 1,5 odstotka.

10

Oprema se mora samodejno ustaviti, ko se zazna prekinjena črta v območju telesa valja in tlačne matrice

Oprema ima alarmno napravo za izklop.

11

V notranjosti varnostnega pokrova je nameščena LED osvetlitev

Za svetilke in luči, odporne na udarce, je treba zagotoviti varnostno zaščito na površini, da se prepreči trk drugih predmetov in jeklene žice

12

ščit

Vsako kolo I ustreza opazovalnemu oknu. Vidno okno je izdelano iz kaljenega stekla, varnostni pokrov pa se prožno odpira navzgor in navzdol z brezšivno jekleno cevjo. Stroj se lahko takoj ustavi, če se odpre za manj kot ali enako 150 mm. Ko je varnostni pokrov odprt in ni zaklenjen, je ploščad mogoče samo premikati, vendar je ni mogoče normalno zagnati. Največji hrup je 82 dB, testiran na razdalji 1000 mm od zaščitnega pokrova

Položite osrednjo žico

Vrsta hranjenja

nevrtljivi

I sistem za dvigovanje koles

Obstaja vrsta gredi, nosilna podpora mehanske linije konstantne napetosti.

Sistem za dušenje

Uporabite posebno obrabo odporno nastavitev vijaka vzmeti vrvi

Razpon premera sprostitvenega I-kolesa (mm)

200 (v skladu z zahtevami I-wheel)

V notranjosti valja delovno kolo polaga črto

13

I sistem za dvigovanje koles

Obstaja vrsta gredi, podpora ležaja, mehanska konstantna napetost, nihanje napetosti je manjše od 3N, napetostno območje 20 ~ 60N.

14

Sistem za dušenje

Uporabite posebno obrabo odporno nastavitev vijaka vzmeti vrvi

15

Razpon premera sprostitvenega I-kolesa (mm)

200 (v skladu z zahtevami I-wheel)

Del cilindra

16

Število I-koles v vsakem cilindru

3 *6 vozlov =18

17

Vrsta žičnega sistema na cilindru

Namestite vodilno kolo na vsak ovinek, da prečkate črto, in zagotovite, da jeklena žica ne zdrsne pri polaganju črte.

18

Notranji premer šobe iz volframovega karbida za zunanjo napeljavo žice

Navojna šoba je izdelana iz trde zlitine YG8 z notranjim premerom 6 mm. Za zanesljivo pritrditev je pritrjen z vijaki in lepilom.

19

Izhod žice Kot žičnega pladnja

Največji kot od žične šobe na sredini cvetlične plošče do žične šobe na steni cevi ne sme presegati 30 stopinj. Največji kot dveh lomljenih črt od izhoda žice prvega soda do vhoda žice zadnjega soda ne sme presegati 25 stopinj. Največji kot lomljenih črt od izstopne šobe žice drugega soda do izhoda žice ločilnega diska ne sme presegati 25 stopinj. Posebna matrica iz zlitine je treba namestiti na izhodu ali upogibu, da zagotovite, da jeklena žica ne zdrsne z matrice iz zlitine.

20

Podporni ležaj cilindra

Velik ležaj

Blagovna znamka NSK

21

Podpora za cilinder z velikim mazanjem ležajev

Podmazan z mastjo, vsak ležaj je nameščen na sedežu ležaja, delovna temperatura manjša ali enaka 75 stopinj

22

Struktura ležajnega sedeža

Nodularno železo. (QT - 400)

23

Debelina stene (mm)

Ne manj kot 11 mm

24

Dinamični sistem cilindričnega sistema

Ločimo zaustavitev in zaustavitev v sili. Običajno zaustavitev je treba po pojemku ustaviti, kar je mogoče doseči z zaviranjem porabe energije in drugimi metodami. Običajni čas zaustavitvenega zaviranja je krajši od 20 sekund, zaustavitev v sili pa mora biti končana v 10 sekundah. Zavorne ploščice se po obrabi enostavno zamenjajo.

25

Zaklepanje I-kolesa okvirja za žično pladnje

Okvir pladnja za žice je opremljen z ležajem gredi, ki podpira navpično polaganje konstantne napetosti, in napravo za samodejno prilagajanje napetosti, ki zagotavlja enakomerno polaganje vsake jeklene žice in pramena. Nastavitev dušilnega napenjalnega vijaka za desno roko. Vsak žični pladenj lahko zadosti proizvodnim potrebam I-kolesa ø 200.

26

I način kolesnega ležaja

Horizontalno podporno ožičenje

27

I blaženje kolesa v žičnem pladnju

Samodejna nastavitev naprave za napetost žice, zagotovi, da je vsaka jeklena žica enotna linija. I kolo na vrvi, blažilni pas nameščena vzmet, blažilni napenjalni vijak za nastavitev na desni roki.

28

Naprava za zaznavanje prekinjene linije

Alarm prekinitve linije, krmiljenje programa PLC.

29

Zasnova vzporednega cilindra

Telo cevi je zunanja navojna linija, zagotovite, da je jeklena žica od izhoda telesa cevi do zapiralnega ustja stiskalnice enotna in da ni pojava prečnega upogibanja ter največji kot zlaganja med izstopnim ustjem cevi telo cevi in ​​izstopna odprtina žične plošče ne smeta presegati 25 stopinj.

30

Baza gostitelja

Odsek jeklo plus jeklo plus beton

31

Škatla za pogon vretena

Pogon brez vretena

V območje oblike Domena

32

Porazdelitev lukenj žičnega pladnja

18 dobro nastavljen. Vsak komplet žičnih izlivov je izdelan iz trde zlitine YG6X materiala z notranjim premerom 6 mm in pritrjen z lepilom, da se zagotovi zanesljivo pritrditev.

33

Naprava za preddeformacijo

Bajonetna namestitev je rezervirana in prilagojena glede na specifikacije strukture izdelka

34

Zapiralni kot stiskalnega matrice

25 stopinj ali manj

35

Struktura držala matrice za stiskanje

Tlačna vzmet prilagaja tlak

36

Velikost matrice za stiskanje

80*50*(25 plus 25) DOLŽINA * širina * višina (višina: velikost 50 po zaprtju dveh kosov)

Lahko se prilagodi

37

Mobilna osnova kalupa

Okvir matrice za stiskanje linije ima vodilno tirnico z lastovičjim repom za prilagodljivo prilagajanje in premikanje

38

Po deformatorju

Prilagodite v skladu s specifikacijami strukture izdelka

Držanje vodilnega kolesa

39

vleko

Električna krmilna sinhronizacija

40

Premer vlečnega kolesa mm

318 * 2 ￠

41

Tip vlečnega kolesa utor/ravnina

U utor

42

Podporni sistem vlečnih koles

Podpora za ležaje

43

Število rež/premer reže

člen 8 do 9 / R3mm

44

Trdota reže

Material vlečnega kolesa GCr15, trdota večja ali enaka HRC58-60o

45

Realizacija transformacije razdalje zasuka

PLC brezstopenjsko nastavljiva hitrost

46

Merilna naprava

En konec vlečnega kolesa je blizu merilnika stikal

47

Elektronska merilna naprava

PLC elektronski števec, prikaz na zaslonu

48

Pot vožnje

Enojna aktivna in dvojna vlečna kolesa

Zaprta vrstica

49

Tračni kabel

Krmiljenje servo motorja

50

Način premikanja vrstic

Linija krogličnega vijaka, krmiljenje PLC vzvratno

51

Navpično/horizontalno regulacijsko kolo

Valj ima R utor, ležajno jeklo

52

Podpora zaprte linije

Sprejemno i-kolo ima mehanski pnevmatski zgornji tip

53

Prevzemna napetost

Magnetna praškasta sklopka s konstantno napetostjo, ki se umika.

54

Velikost premera sprejemnega I-kolesa (mm)

Stranka zagotoviti

Drive dynamic Oddelek za sistemsko/električno krmiljenje

55

prenos

Ne obstaja

56

Gonilnik gostitelja

Motor poganja cilinder, da se vrti

57

Glavni motor

Motor s spremenljivo frekvenco (18,5kW)

58

vleko

Servo motor

59

Prejemni motor

Motor za pretvorbo frekvence

60

Glavni nadzor hitrosti motorja

Pretvornik

61

Popoln električni nadzor stroja

Nadzor programa PLC

62

prikazovalniku

Zaslon na dotik
